电力为大家提供便利，但是一旦出现问题，危害的不仅仅有财产安全还有生命安全。为了更安全有效有保障的使用电力，那么作为电力传输的载体，电线电缆便要遵循统一的标准，像电线电缆的颜色编码并非随意设定，而是遵循国家统一标准（如GB/T 5023-2008、GB 7947-2010等），其核心作用是区分导线功能、保障电气安装与维护的安全高效，避免因误接引发触电、火灾等事故。然而不同场景、不同类型的电线电缆，颜色对应规则各有明确要求。

一、交流系统电线电缆颜色

交流系统分为单相（家用为主）和三相（工业、动力用电为主），颜色标识有严格规范，其中中性线和保护导体颜色为强制标准，不得随意替代。

1. 单相交流电路（220V，家用/小型设备）

相线（火线，L）：常用黄色、绿色、红色中的任意一种，部分场景也可使用棕色（新标准推荐，更贴合国际IEC标准），核心作用是输送电能，对地电压约220V，具有危险性，颜色设计以醒目警示为主。

中性线（零线，N）：必须使用淡蓝色，是电流回路的返回路径，在变压器端已接地，正常情况下对地电压接近0V，颜色选择以体现“安全、稳定”为原则，与火线形成鲜明区分。

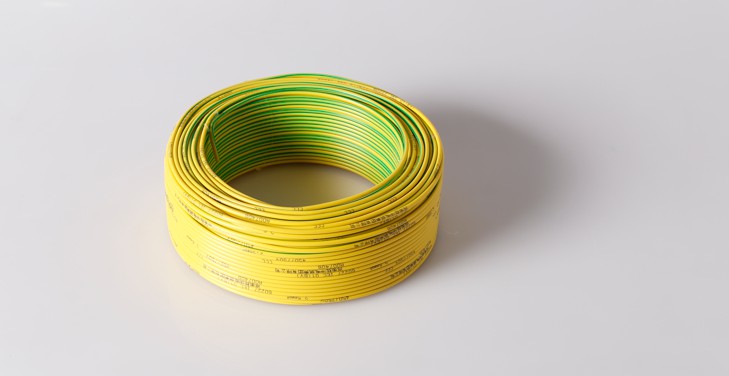

保护导体（地线，PE）：必须使用黄绿双色，这是全球通用的专用颜色，不允许用单一黄色或绿色替代，也严禁作为相线使用。地线不参与正常供电，仅在设备漏电时将电流导入大地，是电气安全的“生命线”。

2. 三相交流电路（380V，工业/动力用电）

三相电路有三条相线，颜色标识分为传统标准和新标准，同一工程中需保持统一，不可混用。

相线（L1、L2、L3）：传统标识为L1相黄色、L2相绿色、L3相红色，在我国早期电气安装中广泛应用；新标准推荐L1相棕色、L2相黑色、L3相灰色，更符合国际IEC标准，便于与国际接轨。

中性线（N）：同样强制使用淡蓝色，与单相系统一致，若三相系统需引出中性线，颜色不得更改。

保护导体（PE）：依旧为黄绿双色，与单相、直流系统通用，确保保护功能的统一性和辨识度。

二、直流系统电线电缆颜色

直流系统颜色标识与交流系统不同，主要用于电池、直流设备、新能源等场景，保护地线颜色与交流系统保持一致，便于统一识别。

正极（+）：推荐使用棕色，传统场景也可使用红色，与交流火线颜色有一定衔接，便于操作人员快速区分极性。

负极（-）：推荐使用蓝色，传统场景也可使用黑色，与交流中性线颜色区分明确，避免极性混淆。

直流中间线（M）：使用淡蓝色，与交流中性线颜色一致，简化标识记忆难度。

保护导体（PE）：黄绿双色，与交流系统通用，确保漏电保护功能的一致性。

三、特殊场景电线电缆颜色

除常规交流、直流系统外，控制回路、电子设备、特殊用途电缆的颜色标识有特定要求，部分场景需结合设备说明书确认。

1. 控制回路与电子设备线路

交流控制线路：相线常用红色或棕色，中性线淡蓝色，接地线黄绿双色，与常规交流系统一致；

直流控制线路：正极棕色或红色，负极蓝色或黑色，信号线常用橙色、白色等，具体需参考设备规范；

电子设备内部线路：电源正极常用红色，负极常用黑色，信号线可采用黄、绿、蓝等多种颜色，接地线为黄绿双色或裸铜线，具体含义需查阅设备说明书。

2. 特殊用途导体

PEN导体（保护中性线）：当保护线和中性线合一时，需采用淡蓝色绝缘、两端用黄绿双色标志，或全长黄绿双色、标注淡蓝色，确保双重标识清晰。

备用电路导体：常用白色或灰色，具体需符合工程设计要求，便于后续扩容和维护时快速识别。

消防线路：消防设备供电线路通常采用红色或耐火电缆，消防报警线路需遵循特定颜色要求，突出消防线路的特殊性，便于紧急情况下快速排查。

弱电与智能化线路：楼宇智能化、网络布线等场景，常用“主色+辅色”组合标识（主色：白、红、黑、黄、紫；辅色：蓝、橙、绿、棕、灰），如白/蓝、白/橙等，便于机房和控制中心快速区分多对双绞线。

除了以上这些使用场景的差异，国际标准与地域也有所不同。

我国标准基本等效采用国际IEC标准，同时不同国家和地区有细微差异，跨国工程或进口设备安装时需特别注意。

欧洲（IEC衍生体系）：三相相线为棕色（L1）、黑色（L2）、灰色（L3），中性线蓝色，接地线黄绿双色，与我国新标准一致；

美国（NEC规范）：单相火线常用黑色，零线白色或灰色，接地线绿色、黄绿双色或裸铜线；三相火线为棕色、橙色、黄色，与我国传统标准差异较大；

澳新、日本标准：三相相线多为棕色、黑色、灰色，中性线蓝色，接地线黄绿双色，与我国新标准和IEC标准接轨。
